Módulo sísmico CPT para ensayo SCPT en terreno

Seismic Module de Royal Eijkelkamp es un complemento especializado para ensayos scpt (seismic cone penetration testing) que permite obtener perfiles de velocidad de ondas sísmicas directamente en terreno, con alta precisión, trazabilidad y aplicabilidad normativa. Este sistema combina la confiabilidad del cpt eléctrico con un acelerómetro triaxial integrado, ideal para estudios dinámicos del comportamiento del suelo en colombia.

Este módulo convierte un ensayo CPT estándar en una herramienta de diagnóstico sísmico de alta resolución.

Ensayos y análisis en campo

Información adicional

Modelo	Electrical CPT system module

Marca: Eijkelkamp

¡Obtén asesoría gratuita!

Descripción

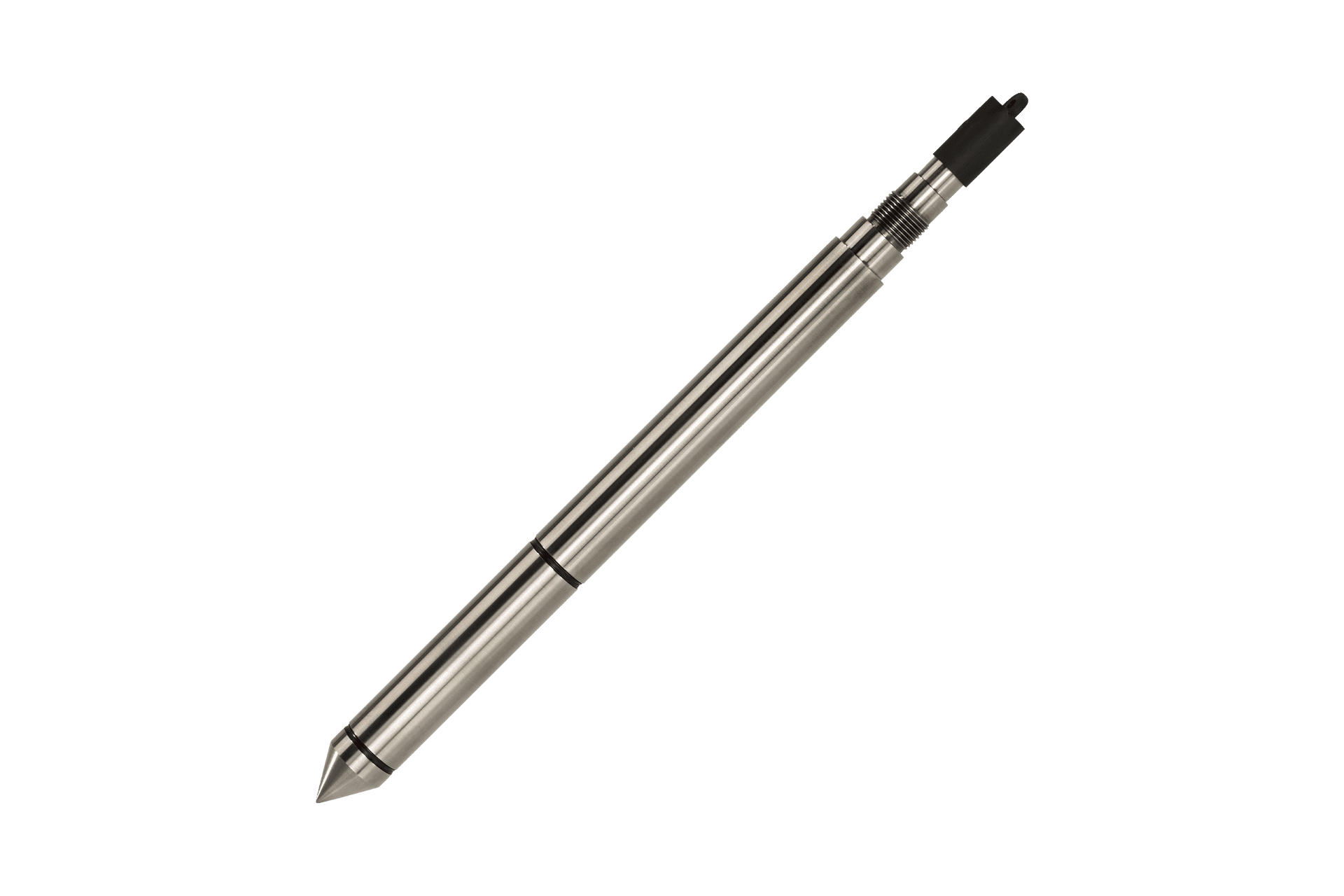

El Módulo sísmico CPT para ensayo SCPT en terreno se realiza mediante pausas regulares a lo largo de la CPT y la generación de formas de onda sísmicas en la superficie. Estas formas de onda son detectadas por un módulo sísmico ubicado detrás del cono de la CPT.

¿Para qué sirve?

Durante el CPT, el operador pausa a intervalos definidos (por ejemplo, cada 1 m).
Se genera una señal sísmica superficial, habitualmente con un golpe de martillo o peso controlado.
El módulo sísmico detecta el arribo de ondas p (compresión) y s (corte) en tiempo real.
Se calcula la velocidad de propagación de estas ondas → poisson, módulo de corte, módulo de elasticidad.
Este proceso proporciona información dinámica del terreno, indispensable para diseños sísmicos, evaluación de licuación y cargas dinámicas como turbinas o maquinaria rotativa.

¿Qué voy a lograr?

Estudios en zonas de licuación potencial (e.g. Valle del cauca, piedemonte llanero).
Diseño de cimentaciones sismorresistentes en Bogotá, Cali, Medellín, Bucaramanga, Barranquilla.
Modelos dinámicos para proyectos con cargas vibracionales (parques eólicos, estaciones industriales).
Diagnóstico de comportamiento elástico y deformación a bajas tensiones.

Características destacadas

El SCPT con módulo sísmico cumple con:

ISO 22476-1 – CPT con medición sísmica.
ASTM d5778 – Ensayo y análisis de velocidades de onda.
INV E-204 / NTC 4933 – Ensayos de penetración para caracterización geotécnica.
Aplicable conforme a la resolución 0668 de 2016 para zonas de riesgo sísmico o susceptibilidad a licuación.

Especificaciones

Sensor triaxial: Acelerómetro integrado detrás del cono permite detección precisa de ondas p y s en campo.
Rango de frecuencia útil: 2–5000 hz (±5 %), hasta 6500 hz (±10 %) cubre exigencias en diseño sísmico para proyectos en zonas de riesgo como Bogotá, pie de monte o Cali.
Sensibilidad y resolución: 10.2 mv/(m/s²) / 0.002 m/s² rms permite modelado de comportamiento elástico y evaluación de licuación.
Conos compatibles: 10 cm² / 15 cm² eléctricos flexibilidad técnica para distintos perfiles de suelo colombiano y regional.
Normas aplicables: ISO 22476-1, ASTM d5778, INV E-204, NTC 4933
