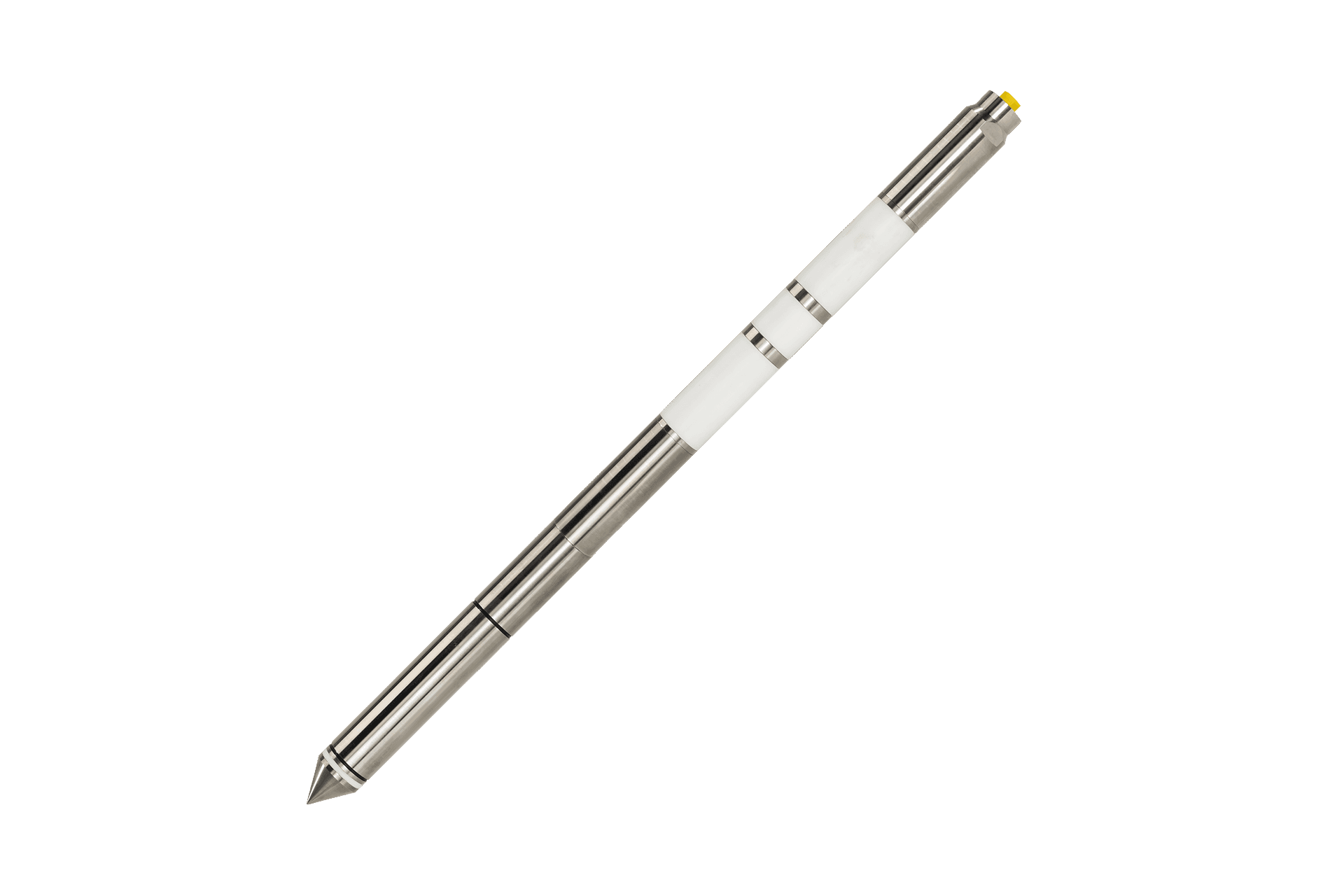

Módulo dieléctrico para CPT – Humedad y suelos

• El Módulo dieléctrico para CPT – Humedad y suelos (anteriormente Módulo de Conductividad) contiene dos electrodos aislados y se puede montar en la parte posterior de un cono CPT de 15 cm2 para determinar la conductividad eléctrica del suelo.

1. Estudios de intrusión salina en zonas costeras y acuíferos (atlántico, magdalena, la guajira).

2. Evaluación de suelos contaminados por hidrocarburos o residuos industriales.

3. Modelación de la estratigrafía en zonas heterogéneas (valle del cauca, sabanas, y llanos)

4. Correlación con datos sísmicos, piezométricos y gamma para levantar modelos geoambientales integrados.

5. Proyectos bajo normativas como resolución 0668 de 2016, NTC 4933, INV E-204 e ISO 22476-1

Este módulo transforma un CPT básico en un ensayo de caracterización eléctrica multiparamétrica, esencial para diagnósticos ambientales y para la toma de decisiones en diseño, intervención o mitigación.

• Conductividad: Hasta 500 ms/m.

• Constante dieléctrica: 1–80.

• Contenido de humedad: 0–100 %.

• Compatibilidad: CPT 15 cm² eléctricos / dummy tip.

• Electrodos: 2 unidades aisladas, inmersas en el módulo.

1. Medición directa de conductividad eléctrica (hasta 500 ms/m)
   Permite identificar suelos arcillosos, contaminados o con altos niveles de sales.Es clave para estudios en zonas con intrusión salina, acuíferos costeros o áreas industriales.



2. Determinación de constante dieléctrica (1 a 80)
   Ofrece un indicador indirecto de la presencia de humedad, agua libre, hidrocarburos o contaminantes.Útil para modelar la capacidad de retención de agua y procesos de migración de contaminantes.



3. Evaluación de humedad relativa del suelo (0–100 %)
   Mejora el análisis de zonas saturadas, potencial de infiltración y dinámica de flujo en subsuelo.Permite relacionar capas de contenido acuoso con datos piezométricos o sísmicos.



4. Integración sin pérdida de productividad
   El módulo se instala directamente detrás del cono CPT de 15 cm² y opera durante el empuje estándar.No requiere pausas ni afectación del ritmo de campaña, manteniendo eficiencia y continuidad operativa.



5. Compatible con otras extensiones CPT
   Puede combinarse con módulos sísmico, gamma-ray o geomagnético en una sola secuencia.Esto permite generar un perfil geoambiental completo y trazable, ideal para trabajos exigentes.
