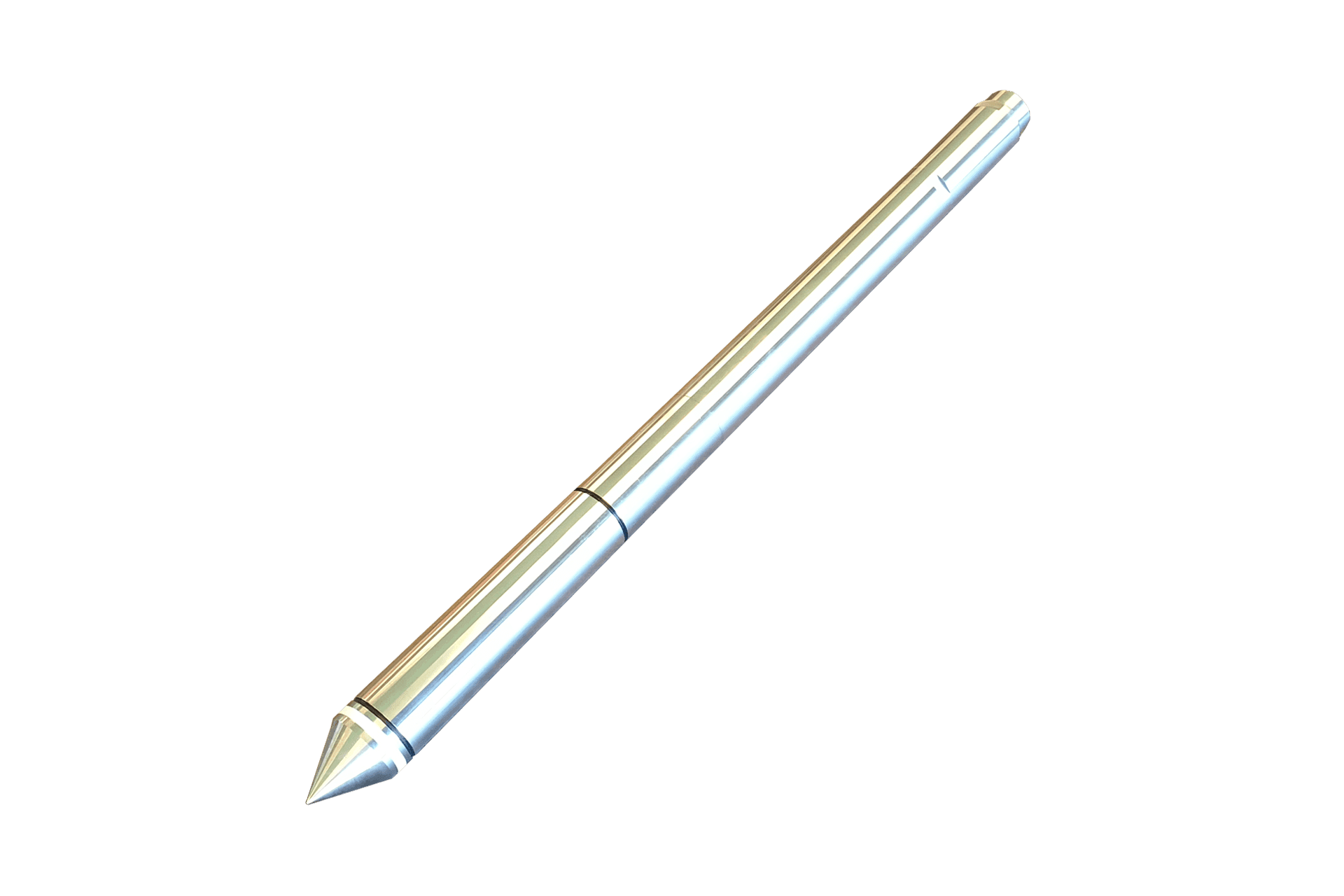

Módulo geomagnético CPT para detección metálica

• El Módulo geomagnético CPT para detección metálica permite detectar anomalías en el campo magnético que podrían indicar la presencia de una gran masa de material ferromagnético en el suelo.

1. Localización de elementos metálicos enterrados antes de perforación, como cables, pilotes o anclajes.

2. Estudios de seguridad para detección de UXO (municiones sin detonar) en zonas industriales o rurales.

3. Control de interferencias electromagnéticas en proyectos urbanos (Bogotá, Medellín, Cali).

4. Evaluación previa en zonas con redes subterráneas y obras civiles bajo reglamentación del decreto 1076/2015 y la resolución 0668/2016.

1. Detección precisa de masas metálicas enterradas
   Permite identificar:Pilotes de acero o sheet piles existentes bajo terreno pavimentado o urbanizado.
   Cables eléctricos de media y alta tensión, minimizando riesgos de daño.
   Anclajes o estructuras subterráneas en obras civiles y geotécnicas.
2. Inspección preventiva en zonas con riesgo de UXO
   El módulo detecta anomalías magnéticas que podrían corresponder a municiones sin detonar, tanques, restos metálicos o residuos militares, lo cual es especialmente útil en zonas con histórico de uso industrial o intervención armada.
3. Trazabilidad y orientación estructural
   Gracias al inclinómetro bidireccional integrado, puedes:Determinar la inclinación real del barreno.
   Eestimar la orientación de objetos metálicos enterrados.
   Reforzar la precisión del modelo geotécnico tridimensional.
4. Recolección de datos no invasiva para modelos del subsuelo
   Se logra un mapa de susceptibilidad magnética sin necesidad de excavación, útil para:Estudios de rehabilitación urbana.
   Monitoreo de interferencias en zonas técnicas (subestaciones, plantas industriales).
   Levantamientos previos a perforación profunda (evitando interferencias o daños).

• Sensor magnético: Magnetómetro triaxial (ejes xyz) tipo fluxgate.

• Resolución magnética: 5 nt (10 nt en versión de 250.000 nt).

• Rango de medida: 100.000 nt o 250.000 nt según versión.

• Precisión total: Mejor que 0,5 % fs (full scale).

• Inclinómetro bidireccional: rango ±25°, precisión mejor que 0,1°.

• Alcance efectivo: Radio de detección aproximado: 2 metros alrededor del cono.

• Resolución eje z: 10 mm.

• Dimensiones del módulo: ø 44 mm – longitud entre 350 mm y 750 mm (según configuración).

Normativa aplicable en colombia:

• ISO 22476-1 / ASTM d5778 – Ensayos CPT y variantes.

• NTC 4933 / INV E-204 – Penetración estática y trazabilidad geotécnica.

• Resolución 0668 de 2016 – Vigilancia ambiental y trazabilidad en campo.

• Decreto 1076 de 2015 – Monitoreo e intervención segura en proyectos de infraestructura.
