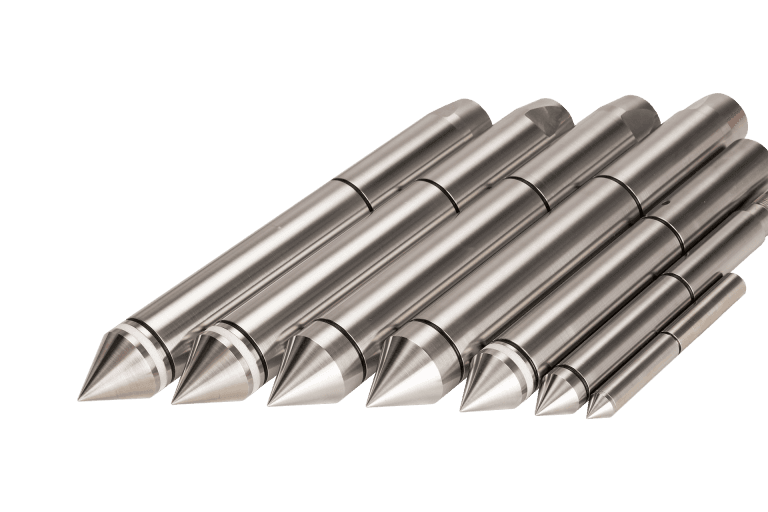

Conos eléctricos CPT para ensayos geotécnicos

Conos eléctricos CPT para ensayos geotécnicos

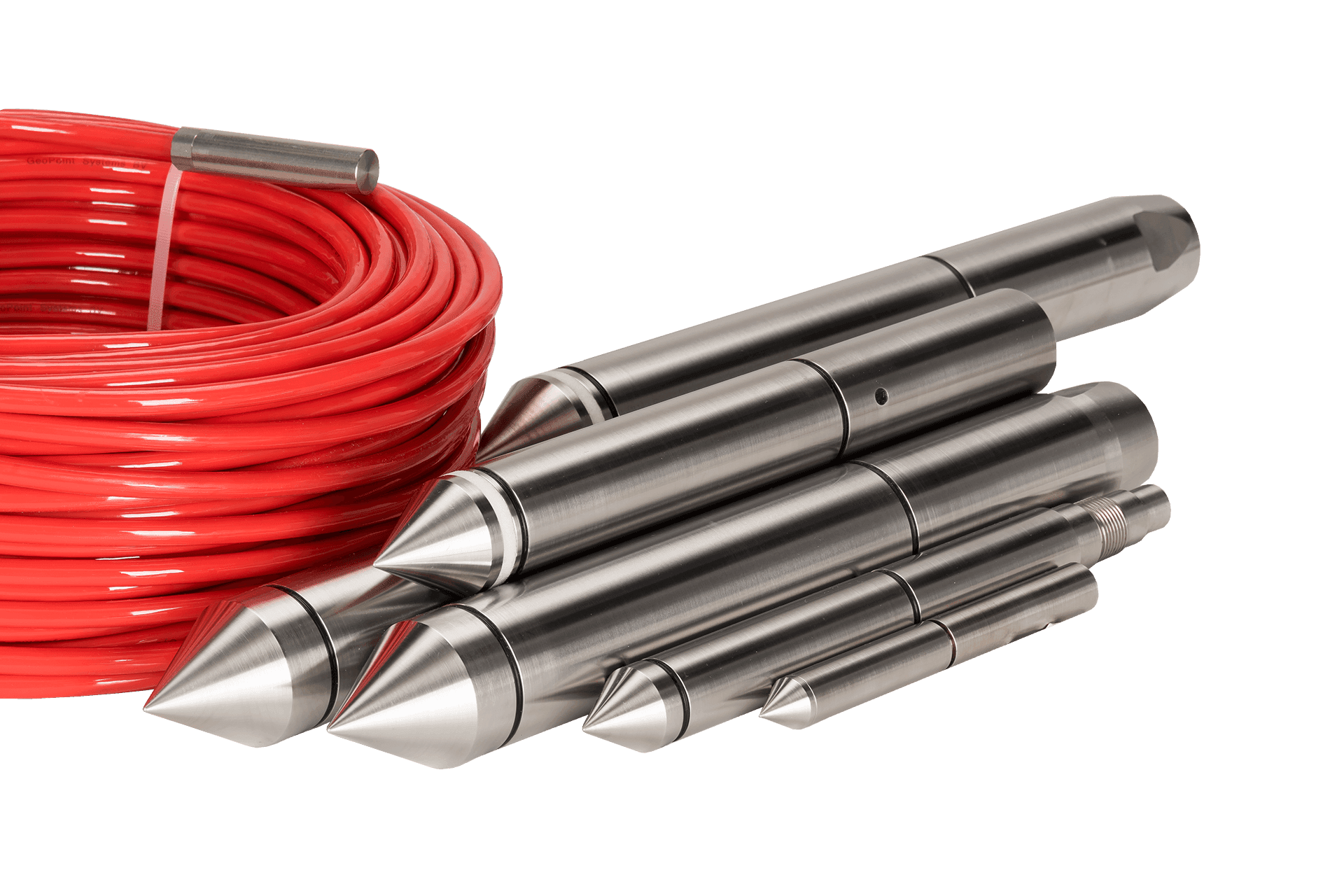

• Instrumentos de investigación de suelos precisos y duraderos
• Varios diámetros y rangos de medición de sensores para una amplia variedad de aplicaciones.
• El cono adecuado para cada proyecto

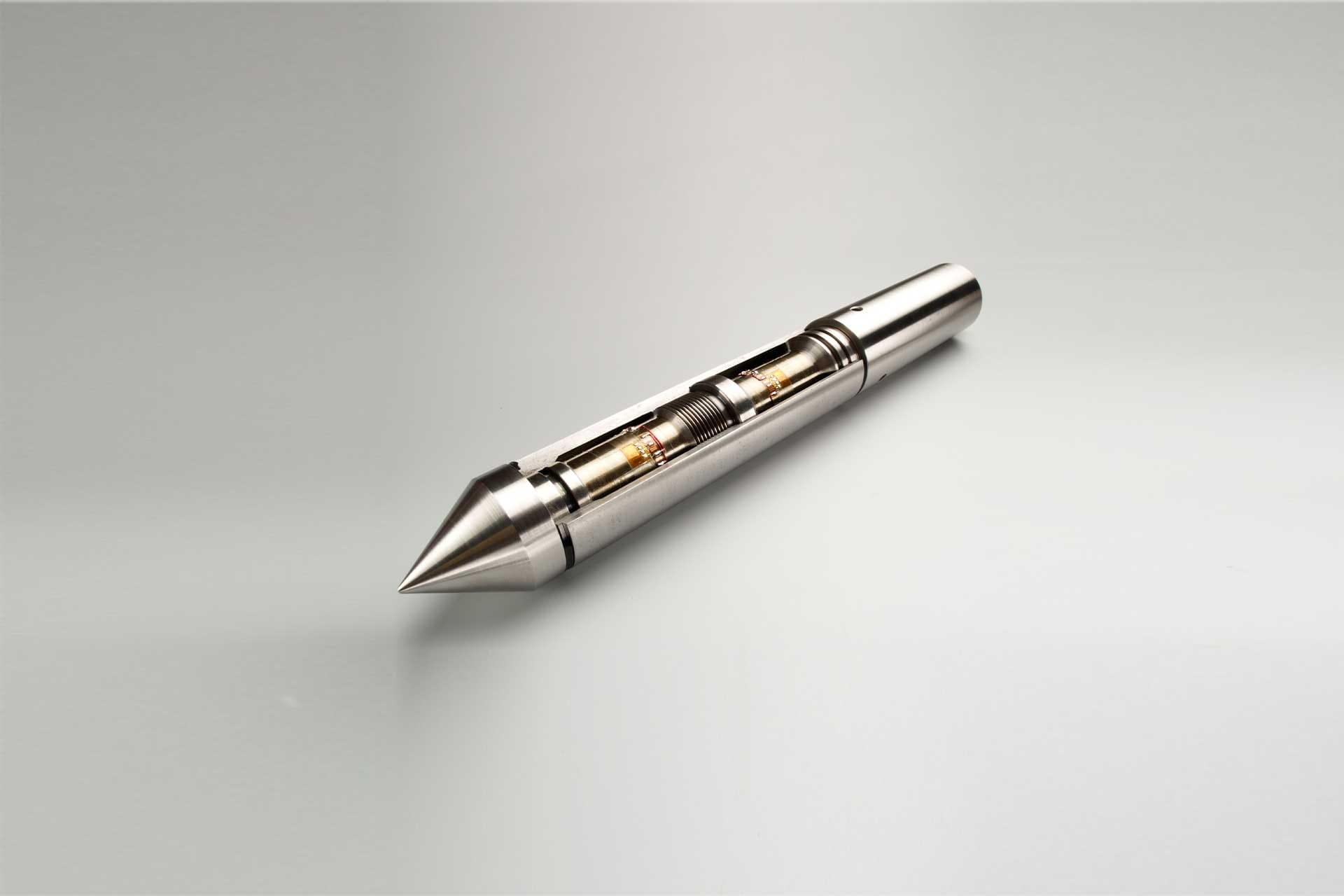

Los conos integran puntos extensiométricas con compensación de temperatura y opcionalmente sensores piezorresistivos para presión intersticial. Permiten obtener en tiempo real:

• Resistencia de punta (QC).

• Fricción lateral (FS).

• Presión de poros (U1, U2, U3).

1. Ensayos CPT eléctricos, sísmicos o piezométricos en zonas urbanas e industriales.

2. Modelado geotécnico en sabanas y piedemontes, donde la variabilidad estratigráfica requiere alta resolución.

3. Proyectos que requieran cumplimiento de la resolución 0668 de 2016 y normas como ISO 22476-1, NTC 4933, INV E-204.

• Digital 32-bit (class 1+): Incluye conversión a/d integrada y calibración automática.

• Analógico: Con o sin amplificador, para sistemas estándar.

• Compresión / sustracción: Diferentes arreglos de celda para resistencia o durabilidad.

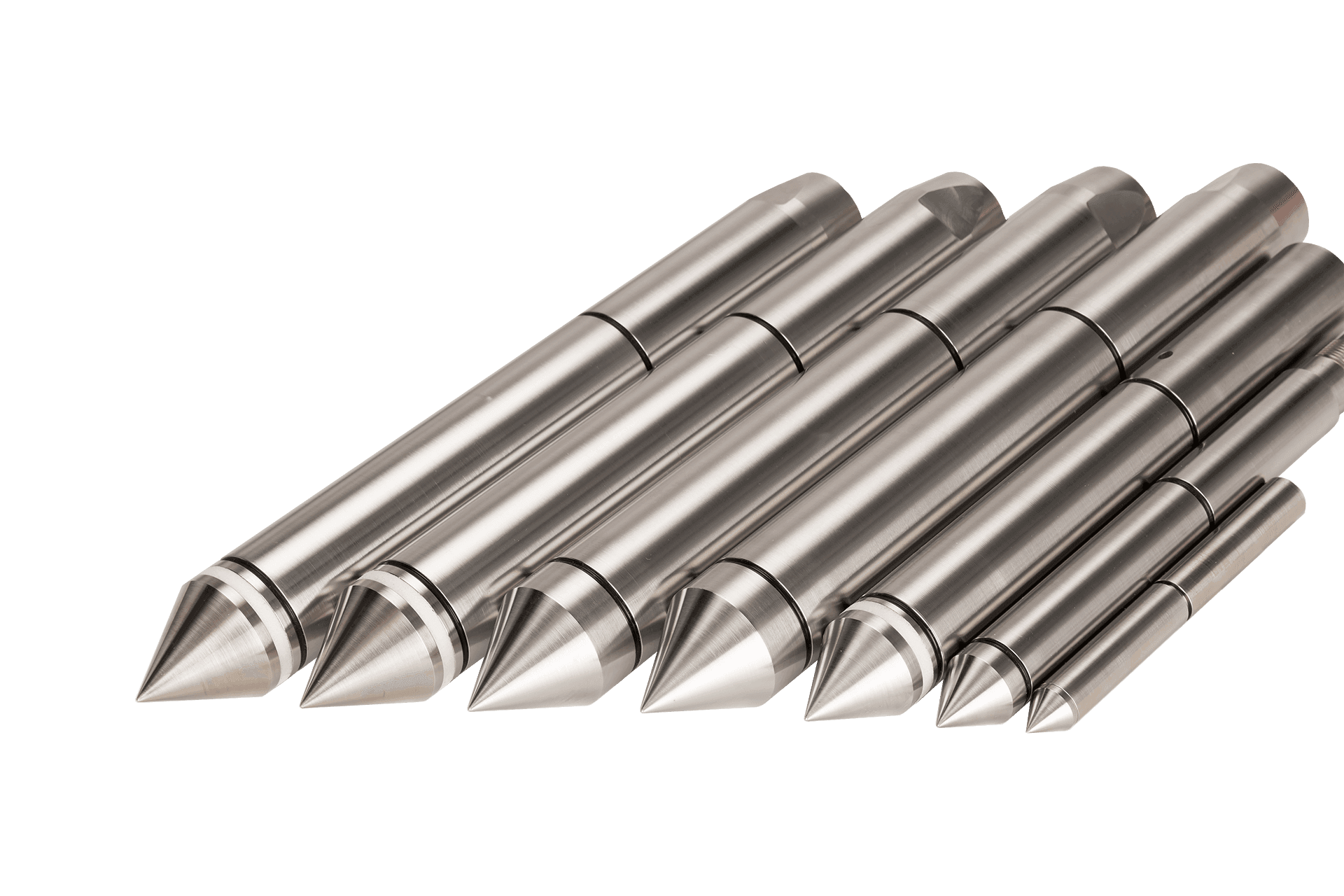

• Diámetro del cono: 2, 5, 10, 15 cm² → según tipo de suelo (arenoso, cohesivo, con gravas).

• Forma del cono: Cono estándar, bola (ball cone) o barra en t (t-bar cone).

El cono de 15 cm² es más robusto y adecuado para atravesar gravas; el de 10 cm² ofrece mayor sensibilidad en suelos finos.

• Resistencia de punta (QC): Sensor de carga en la base del cono - ISO 22476-1 / NTC 4933.
• Fricción lateral (FS): Manguito de fricción integrado en el cono ASTM d5778 / INV E-204.

• Presión de poros (U1/U2/U3): Sensor de presión piezorresistivo NTC 4931 / ISO 22476-1.

• Conductividad eléctrica: Módulo anexo al cono (opcional) IEC 60529 / aplicación técnica.

• Datos sísmicos (SCPT): Módulo sísmico con geófono y martillo externo ASTM d5778 / ISO 18407.
